¿Que es un Termistor?

termistor

Los Termistores son resistores térmicamente sensibles, existen dos tipos  de termistores según la variación de la resistencia/coeficiente de temperatura, pueden ser negativos (NTC) o positivos (PTC).

Son fabricados a partir de los óxidos de metales de transición (manganeso, cobalto, cobre y níquel) los termistores NTC  son semiconductores dependientes de la temperatura. Operan en un rango de -200º C a + 1000° C. Un termistor NTC debe elegirse cuando es necesario un cambio continuo de la resistencia en una amplia gama de temperaturas. Ofrecen estabilidad mecánica,  térmica y eléctrica, junto con un alto grado de sensibilidad.

La excelente combinación de precio y el rendimiento ha dado lugar a una amplia utilización de los termistores NTCs en aplicaciones  tales como medición y control de temperatura, compensación de temperatura y medición del flujo de fluidos.

Termistor PTC

Un termistor PTC es un resistor que depende de la temperatura, son fabricación de titanato de bario y deben elegirse cuando se requiere un cambio drástico en la resistencia a una temperatura específica o nivel de corriente. Los termistores PTCs puede operar en los siguientes modos:

  • Sensores de temperatura, en temperaturas que oscilan entre 60° C a 180° C, por ejemplo, para protección de los bobinados de motores eléctricos y transformadores.
  • Fusible de estado sólido de protección contra el exceso de corriente, que van desde mA a varios A (25° C ambiente) a niveles de tensión continua superior a 600V, por ejemplo, fuentes de alimentación para una amplia gama de equipos eléctricos.
  • Sensor de nivel de líquidos.

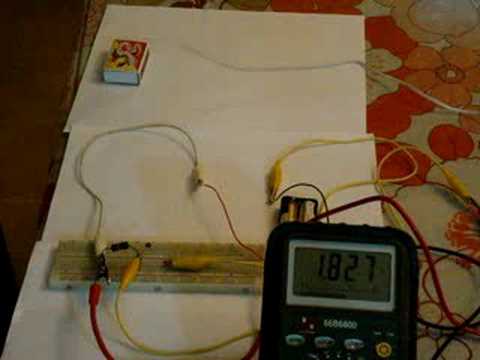

A continuación les dejo un vídeo que encontré (no soy el autor) donde se da una explicación, muy similar a la expuesta, sobre los termistores. Además explica el circuito básico para medir temperatura a través del sensado de voltaje.

Etiquetas
circuitos con termistor, como funciona un termistor, electronica, para que sirve un termistor, que es un termistor, temistor, termistor, termistores
Artículos Relacionados
  • NTC R/T Calculation es un software de la empresa de componentes electrónicos EPCOS que nos sirve para trabajar con termistores. Este programa calcula las características R/T (relación resiste ...

  • Mientras navegaba por YouTube encontré este vídeo que nos muestra como  desoldar y soldar un chip BGA (tecnología superficial) con una pistola de aire caliente de forma casera paso a paso. Muy sen ...

  • En lugar de un video, esta vez les traigo dos videos, el doble de diversión (?) Led Table Se trata de las archi conocidas mesas interactivas con diodos led, son mesas comunes y corrientes que en ...


10 Comentarios
Jun 3, 2009
5:30 pm
#1 Miguel Àngel Gonzàlez T. :

Yo habìa tenido contacto con los termistores, cuando se usaban normalmente en serie con los sistemas de desmagnetizaciòn y en los sistemas de amplitud vertical de televisores. esta es una aplicaciòn de la cual ya habìa leido, pero no en vivo y a todo color. Gracias.

Jun 26, 2009
4:53 pm
#2 Oviedo Raúl :

De nada :), en mi caso mi primera vez trabajando con ellos fue en un sistema de seguridad para un motor trifasico de muy alta potencia, el cual tenia PTC en los bobinados

Feb 3, 2010
8:50 pm
#3 julio Rodolfo :

Me parece muy interesante y buena la proyección del tema, gracias.

Feb 10, 2010
5:16 pm
#4 Gerardo Zavala R. :

Muchas gracias por su aportación. Pues desde que aplique por primera vez el termistor a mis circuitos; que fue un sistema de ventilación controada a una fuente de alimentación, me interesó bastante el tema de estos componentes. Encontré este y otros artículos que realmente me ayudaron mucho, pero que al mismo tiempo despertaron otras dudas. Pero nada importantes, de todos modos yo seguire adentrandome en estos interesantes componentes electrónicos.

Feb 14, 2010
3:13 pm
#5 eze :

sos un capo, ¡¡ es buenisimo que se pueda sacar info, tan facilmente de la red y eso se puede gracias a personas como vos que comparten, creando estos sitios.
yo soy médico y no tengo mucho contacto con la electrónica. Estoy haciendo un trabajo de investigación con hipotermia focal en el ojo y por eso me puse a averiguar como armar un circuito con terrmistores miniatura (tengo que medir la temperatura atras del ojo de una rata).
preg. ¿que mé recomendas,termistores de epoxi o vidrio? tienen aprox el mismo tamaño.

¿cual es la relación resistencia/Tmax que mas me conviene, teniendo en cuenta que mi rango es de 37ºC?

¿si uso uno de 1Komh de resistencia, ¿de qué valor tiene que ser la resistencia que va en serie?

muchas gracias y seguí fomentando el conocimiento¡¡

Apr 21, 2010
10:15 am
#6 Dey :

Necesito un termistor para hacer un control de velocidad para ventilador de 10k a 25ºC…
Pero en las electronicas de mi localidad no hay..!!!
En donde lo puedo comprar.. alguna pagina donde se pueda conseguir?
El diagrama no dice mas especificaciones sobre el termistor… solo que es de 10k a 25ºC

Gracias..

Apr 21, 2010
11:49 am
#7 Cesar :

Hola Dey depende de donde residas, al parecer por tu ip sos de Mexico, busca por google negocios que vendan componentes y pregunta por mail o telefono.
