¿Que es GLiP?

GLiP proviene de las siglas Great LED Interactive Puzzle, un proyecto desarrollado por estudiantes franceses a partir de las matrices de LEDs de SparkFun

Es realmente simple, el proyecto apunta a crear pequeños bloques para distribuir animaciones en matrices de LED. Actualmente poseen 16 bloques completamente funcional los cuales son capaces de mostrar texto, logos y animaciones chicas.

Se sincronizan automáticamente y las posiciones de cada uno es detectada sin necesidad de contacto físico.

Se puede usar GLiP en varias formas:

  • Modo Puzzle: Una vez cargada la animación los bloques muestran la animación correctamente.
  • Modo de Reconstrucción: Se puede cambiar de lugar y mezclar los bloques, sus nuevas posiciones son detectadas y la animación se restablece.

El único requerimiento es que el bloque maestro siempre sea mantenido en una esquina ya que está físicamente conectado a una PC. Este bloque es el encargado de determinar las posiciones de cada bloque.

Hardware

  • Matrices de LED RGB 8×8. Son controladas mediante PWM, lo que permite mostrar una amplia gama de colores.
  • La imagen de cada display es controlada linea a linea (multiplexedas), mediante 2 drivers conectados a un microcontrolador mediante un bus SPI. La animación es visible gracias al efecto integrador del ojo humano.
  • Los bloques se comunican mediante infrarrojo gracias a 4 transceptores IrDA (uno por cara). Los datos de transmiten en paquetes con checksum para evitar errores.
  • Cada bloque utiliza 2 baterías AA, y funcionan con 3,3V gracias a el chip LTC3402 (convertidor dc-dc). Poseen una autonomía de funcionamiento de hasta 5 horas.

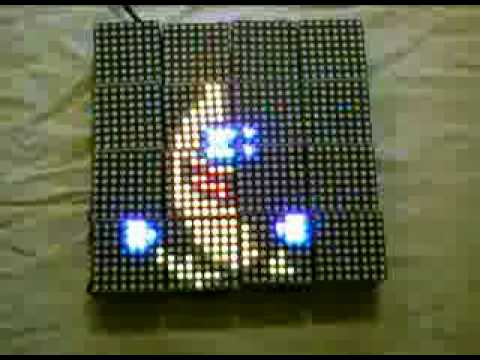

Demostración

[youtube]http://www.youtube.com/watch?v=6ETcSeUNFrU[/youtube]
